Code-Tabellen (CODE)

Einige Betriebssysteme und Anwendungen verwenden spezielle Zeichensätze. Wenn die Automation Engine Daten mit ihnen austauscht, müssen diese Zeichensätze konvertiert werden, bevor Daten in die Automation Engine Datenbank geschrieben werden. Als Systemadministrator definieren Sie Code-Tabellenobjekte, um die Konvertierung zu verwalten und sie Agenten zuzuweisen.

Objektklasse: Passives Objekt

Objekttyp/Kurzform: CODE

Diese Seite beinhaltet Folgendes:

Überblick

Code-Tabellenobjekte definieren einen kompletten Zeichensatz und werden für folgende Zwecke verwendet:

Datenübertragung zwischen der Automation Engine und den Agenten.
Während des FileTransfers zwischen Agenten.
Während der Vorbereitung von Datensequenzen (Automation Engine Script).

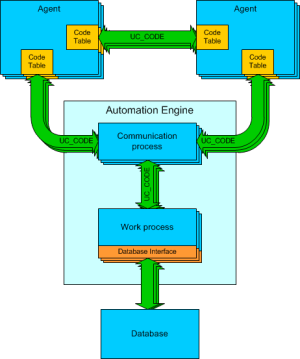

Die Automation Engine verwaltet ihre Kommunikation unter Verwendung der Code-Tabelle UC_CODE für den Datenverkehr zwischen sich selbst und den Agenten und zwischen Agenten. Diese Grafik veranschaulicht die Rolle der Code-Tabelle in der Kommunikation:

Sie können einem Agenten im Parameter UC_HOST_CODE im Abschnitt [VARIABLES] der INI-Datei eine standardmäßige Code-Tabelle zuweisen. Wenn sich der Agent bei der Automation Engine anmeldet, speichert die Automation Engine Die Code-Tabellennamen des Agenten. Anschließend liest sie die Code-Tabelle aus dem Mandanten 0 und überträgt sie auf den Agenten, der sie dann auf alle Jobs und FileTransfers anwendet, für die eine Zeichenkonvertierung erforderlich ist.

Standard-Code-Tabellen

Sowohl die Code-Tabelle UC_CODE als auch die Code-Tabellen der Agenten für Betriebssysteme und Anwendungen werden in Mandant 0 bereitgestellt. Diese Code-Tabellen enthalten standardmäßige Zeichensätze für alle unterstützten Zielsysteme.

Code-Tabelle	Zielsystem	Zeichensatz
ASCII_850	MS DOS	Beinhaltet deutsche Umlaute.
BS2000_DEUTSCH	BS2000	Beinhaltet deutsche Umlaute.
BS2000_EDF041	BS2000	Gemäß EDF041
BS2000_INTERNATIONAL	BS2000	Alphanumerisch mit Sonderzeichen
CODE	n.z.	Template für Code-Tabellen, die neu erstellt werden
EBCDIC_00237	n.z.	USA
EBCDIC_00037	OS/400	Deutschland und Österreich
EBCDIC_00500	n.z.	International
EBCDIC_01141	n.z.	Deutschland und Österreich, mit €-Zeichen
IBM_3270_DEUTSCH	n.z.	Beinhaltet deutsche Umlaute.
IBM_3270_INTERNATIONAL	z/OS	International
UC_CODE	NSK Oracle Applications PeopleSoft SAP UNIX VMS Windows	Basiszeichensatz der AE

Verwendung von Code-Tabellen und Jobausführung

Wenn für einen Job keine spezielle Code-Tabelle festgelegt wurde, wird die Standardeinstellung des Agenten angewendet. Dies bedeutet, dass die Automation Engine die Job-Daten (JCL) mit UC_CODE sendet. Der Agent wandelt sie (sofern erforderlich) entsprechend dem Zeichensatz des Zielsystems um. Dabei verwendet der Agent die Standard-Code-Tabelle, welche ihm von der Automation Engine bei der Anmeldung geschickt wurde. Nachdem der Job ausgeführt wurde, wird der erzeugte Report erneut in den Zeichensatz konvertiert, der in UC_CODE definiert ist, und wird an die Automation Engine gesendet.

Verwendet ein Job eine vom Standard abweichende Code-Tabelle, beispielsweise einen ASCII-Zeichensatz für DOS-Outputs unter Windows, wird diese Code-Tabelle zuerst an den Agenten übertragen. Die Automation Engine sucht im Mandanten danach und verwendet die Code-Tabelle von Mandant 0, wenn nichts gefunden wird. Allerdings ist dies nur temporär und ausschließlich für die JCL und den Report dieses spezifischen Jobs gültig.

Verwendung von Code-Tabellen und FileTransfers

Wenn keine spezifische Code-Tabelle für einen FileTransfer angegeben wurde, werden die Standardeinstellungen des Agenten angewendet. Der Agent setzt die Quelldatei, wenn erforderlich, in UC_CODE um und überträgt sie an den Partner-Agenten, der diese mithilfe der Standard-Code-Tabelle aus dem UC_CODE wiederum in den spezifischen Zeichensatz konvertiert.

Beim FileTransfer können für den sendenden und/oder empfangenden Agenten explizit Code-Tabellen angegeben werden. Dies ist notwendig, wenn der Inhalt der zu übertragenden Datei nicht den Standard-Code-Tabellen der an der Transaktion beteiligten Agenten entspricht. Die Automation Engine schickt die benötigte Code-Tabelle an den Agenten, damit dieser den Inhalt der Datei korrekt konvertieren kann. Dies gilt jedoch nur temporär und ausschließlich für den jeweiligen FileTransfer. Nachfolgende FileTransfers und/oder Jobs werden davon nicht beeinflusst.

Code-Tabelle hinzufügen

In manchen Fällen benötigen Sie möglicherweise eine Code-Tabelle, die von den Standardeinstellungen abweicht. Die einfachste Methode besteht darin, eine vorhandene zu duplizieren und anzupassen.

Hinweise:

Wenn die Code-Tabelle nur für einen bestimmten Mandanten Gültigkeit haben soll, duplizieren Sie eine ähnliche Code-Tabelle auf dem nummerierten, systemexternen Mandanten und passen Sie die Tabelle entsprechend an. Zu diesem Zweck benötigen Sie besondere Rechte. Die von Ihnen hinzugefügte Code-Tabelle finden Sie in den FileTransfers (JOBF).
Es können Code-Tabellen mit identischen Namen in verschiedenen Mandanten vorhanden sein. Die Namen der Code-Tabellen in Mandant 0 müssen jedoch eindeutig sein.
Code-Tabellen, die den Agenten als Standard-Code-Tabelle in ihren INI-Dateien zugewiesen wurden, müssen immer in Mandant 0 gespeichert werden.

Tipp: Speichern Sie Code-Tabellen nur in Mandant 0, um sicherzustellen, dass sie nur von autorisierten Benutzern geändert werden können.
Sie müssen sich neu anmelden, um Änderungen an Code-Tabellen in Mandant 0 anzuwenden.

Code-Tabellenobjekte definieren

Eine Definition der Code-Tabellenobjekte besteht aus den folgenden Seiten:

Standardseiten, die unabhängig von dem von Ihnen definierten Objekttyp zu jeder Zeit verfügbar sind:

Seite "Allgemein"
Seite "Versionsmanagement"

Hinweis: Die Seite Versionsmanagement enthält nur dann gespeicherte Dokumentationsobjektversionen, wenn diese Funktion in der Variablen UC_CLIENT_SETTINGS aktiviert wurde.
Seite "Dokumentation"

Die hier beschriebene, objektspezifische Seite.

Ein Code-Tabellenobjekt definieren

Sie können Codes direkt in der Code-Tabelle zuweisen, die im ASCII- oder Hexadezimalformat (HEX) angezeigt werden können. Die Zellen in der Tabelle sind Eingabefelder und standardmäßig deaktiviert. Sie müssen eine Zelle markieren, um sie zu aktivieren, und ihr ein Zeichen zuweisen. Es gelten die folgenden Einschränkungen für Eingabefelder:

HEX: max. 2 Zeichen

Zulässige Zeichen: 0-9 und/oder A-F in Großbuchstaben. Kleinbuchstaben werden automatisch in Großbuchstaben umgewandelt.
ASCII: maximal 1 Zeichen

Zulässige Zeichen: 8 Bit-Codes.

Hinweis: Für die Konvertierung werden nur aktivierte Zeichen verwendet.

Alternative Zeichen können Sie auch über die Funktion Als Ersatzzeichen verwenden aus dem Kontextmenü zuordnen. Diese Zellen sind dunkler als der Rest der Zellen in der Code-Tabelle. Alternative Zeichen werden für die Konvertierung verwendet, wenn das dieser Zelle zugeordnete Zeichen deaktiviert ist.

Das Entfernen eines Zeichens aus der Tabelle setzt die Zelle auf den Standardwert zurück.

Zusatzinformationen

Ihr Administrator kann einem Agenten eine Standard-Code-Tabelle zuweisen, indem er den Parameter UC_HOST_CODE im Abschnitt [VARIABLES] der INI-Datei des Agenten definiert. Das Automic Web Interface liest die Code-Tabelle dann aus dem Systemmandanten 0 und überträgt sie auf den Agenten, der sie dann auf alle Jobs und FileTransfers anwendet, die eine Zeichenkonvertierung benötigen.
