Détails d'un nœud

Cette section décrit les caractéristiques du nœud, mais selon le type du nœud sélectionné (Management serveur, Dollar Universe...), les sections et actions peuvent être différentes.

Certains champs ne sont pas modifiables selon l'action sélectionnée. N'oubliez pas de cliquer sur Enregistrer pour enregistrer la définition de votre nœud.

Général

• Type

  Cliquez sur la flèche et sélectionnez un type dans la liste :

  • Dollar Universe : pour l’accès à d’un serveur d’application Dollar Universe v5. Un nœud Dollar Universe v6 ne peut pas être ajouté manuellement mais doit être déclaré lors de son installation.

  • Management Server Externe : sélectionnez ce type d'UVMS pour déclarer un UVMS existant afin de pouvoir par exemple gérer l'administration, échanger des packages… Il n'y a pas de communication possible entre nœuds DUAS v6 des différents UVMS.
    Lorsque l'utilisateur enregistre la définition du nœud UVMS externe, une fenêtre s'affiche dans laquelle il doit saisir l'administrateur et le mot de passe de l'UVMS externe. La connexion au nouvel UVMS est immédiatement testée.

  • Management Server Subordonné : sélectionnez ce type d'UVMS pour déclarer un UVMS existant et ses nœuds DUAS v6 rattachés. L'action de déclarer un UVMS subordonné, définit l'UVMS sur lequel UVC est connecté comme UVMS maître.
    Lorsque l'utilisateur enregistre la définition du nœud, une fenêtre s'affiche dans laquelle il doit saisir l'administrateur et le mot de passe du subordonné. La connexion au nouvelle UVMS est immédiatement testée.
    Il n'est possible de définir qu'un seul niveau UVMS maître / UVMS subordonné. Toute tentative de déclaration d'un UVMS subordonné sur un UVMS subordonné échouera.

    Attention : lors du rattachement de l'UVMS subordonné à l'UVMS maître, la sécurité locale de l'UVMS subordonné est écrasée par celle de l'UVMS maître. Reportez-vous au Manuel d'Administration d'Univiewer section Architecture Avancée pour plus de détails.

  • Reporter : pour déclarer un serveur Reporter.

  • Publisher : pour déclarer un serveur Publisher.

  • UniJob : affichage uniquement. Un nœud UniJob ne peut pas être ajouté manuellement mais doit être déclaré lors de son installation.

  • SAP Manager : pour accéder au nœud du Manager pour SAP Solutions (DUAS v5).

  • Java / EJB Manager : pour accéder au nœud du Manager JAVA / EJB (DUAS v5).

  • Oracle Applications Manager : pour accéder au nœud du Manager pour Oracle Applications (DUAS v5).

• Société

  Ce champ ne s’affiche que si vous avez sélectionné un nœud de type Dollar Universe ou un Manager. Saisissez le nom de la société Dollar Universe pour ce nœud (exactement 6 caractères majuscules). Si vous souhaitez superviser plusieurs sociétés d'un même nœud, vous devrez déclarer le même nœud pour chaque société.

• Description

  Saisissez la description du nœud.

• Espace

  Disponible uniquement pour les Managers.

• Nœud

  Saisissez le nom logique du nœud.

• Nom d’hôte

  Saisissez le nom de nœud physique.

  Le nom d'hôte d'un nœud Dollar Universe v6 ne peut pas être modifié via UVC. Il faut utiliser la commande unims -update décrite dans le Manuel d'installation de Dollar Universe.

• SSL

  Pour un nœud de type Management Serveur Externe ou Subordonné uniquement, cochez cette case si la communication entre l'UVMS maître et l'UVMS externe / subordonné utilise SSL. Dans ce cas, indiquez le numéro de port utilisé pour SSL dans la section "Configuration réseau".

• Partager les nœuds

  Pour un nœud de type Management Serveur Subordonné uniquement, cochez la case pour partager les nœuds Dollar Universe v6 rattachés au subordonné avec les autres UVMS subordonnés. Les nœuds Dollar Universe v5 et les Managers v5 sont partagés avec l'UVMS maître uniquement. Les nœuds UniJob, Reporter et Publisher ne sont pas partagés. Reportez-vous au Manuel d'administration d'Univiewer section Architecture Avancée pour plus de détails.

Les informations ci-dessous ne s'affichent que si le document est ouvert en mode Afficher :

• Statut

  Statut du nœud, reprend l'information de la colonne Statut de la liste des nœuds.

• Information

  Affiche la version de Dollar Universe installée sur ce nœud. Ceci peut être complété par un message d'information, par exemple pour signaler que la licence arrive à expiration.

Configuration réseau

Cette liste affiche les numéros de ports TCP utilisés par le nœud concerné pour communiquer avec le Management Serveur ou avec une console Dollar Universe.

Vous devez toujours adapter et charger les définitions de ports sur le nœud UniJob avant toute modification sur UVMS, sinon la communication sera impossible. Vous pouvez afficher les numéros de ports UniJob à l’aide de l’option Paramètres du nœud – UVMS - Paramètres réseau. Toutefois, une connexion directe au nœud UniJob sera requise pour ajuster le contenu du fichier values.xml dans lequel se trouvent les séquences de numéros de ports.

Faites très attention lorsque vous modifiez ces valeurs.

• Nœud Dollar Universe V5 : cinq numéros de ports s’affichent pour chaque espace :

  • IO : serveur E/S
  • BVS : serveur Business Views
  • CDJ : serveur d’affichage
  • DQM : gestionnaire de queues batch
  • CMD : serveur de commande (non utilisé depuis DUAS v5.1)

  Les numéros de port des serveurs d'IO et CDJ sont obligatoires.

  Vérifiez que les valeurs de ports correspondent exactement à celles déclarées dans le fichier services TCP/IP du système. Dans la majorité des cas, le serveur CMD ne sera pas utilisé. Par conséquent, aucune valeur par défaut n’est proposée. Vous ne devez saisir un numéro de port que pour les serveurs d’application Dollar Universe où le serveur CMD est effectivement utilisé.

• Nœud Dollar Universe V6 : les numéros de ports suivants sont affichés pour chaque espace :

  • IO : serveur E/S
  • BVS : serveur Business Views
  • CDJ : serveur d’affichage
  • DQM : gestionnaire de queues batch
  • EEP : processeur d'événements externes
  • GSI: serveur générique pour l'intégration (actuellement utilisé par le Manager for SQL Server)
  • SAP : Manager pour SAP Solutions
  • OAPP : Manager pour Oracle Applications
  • JEE : Manager pour Java/EJB

• Manager V5 : un seul numéro de port est affiché, il correspond au serveur principal du Manager.

• Nœud UniJob : trois numéros de ports s’affichent :

  • IO : serveur E/S
  • CDJ : serveur d’affichage
  • CAL : calculateur

  Si vous avez utilisé les valeurs par défaut lors de l’installation d’UniJob, "non disponible" s’affiche. Ce message est normal.

Pour modifier une valeur :

• Cliquez sur le bouton Modifier.
• Double-cliquez sur la valeur à modifier.
• Saisissez la nouvelle valeur.
• Tapez Entrée.

Pour un nœud Dollar Universe V5, pour mettre à jour tous les ports définis ou ajouter de nouveaux espaces :

• Cliquez sur Définition rapide des ports.
• Saisissez la valeur de définition de port la plus faible : elle doit être inférieure à 65520.
• Cliquez sur OK. Cette procédure calcule automatiquement tous les numéros de ports Dollar Universe à partir de la valeur fournie (VAL). Les ports sont recalculés non seulement pour la ligne sélectionnée mais aussi pour tous les espaces. La règle du tableau suivant est appliquée :

Notez que par défaut, les valeurs de ports CMD sont laissées vides, sauf si une valeur a été précédemment définie. Dans ce cas, la valeur sera VAL+4 pour A, I, S et X.

Enregistrez les valeurs.

Configuration service

Pour un nœud Dollar Universe V6, plusieurs services sont affichés : un par espace et un par Manager. Pour chaque service le statut correspondant est affiché :

• Activé : le service est opérationnel. Il peut être désactivé : il ne sera plus accessible par l'opérateur.
• Disponible : le service est installé mais non démarré. Il peut être activé : il sera alors accessible par l'opérateur.
• Non installé : le service n'a pas été installé (pour les Managers uniquement), il ne peut pas être activé.

Selon le nœud sélectionné et son statut, les actions suivantes sont accessibles (Les espaces de la Société ne peuvent pas être activés / désactivés via UVC. Il faut utiliser la commande unims -update décrite dans le Manuel d'installation de Dollar Universe) :

• Activer

  Sélectionnez un service ayant le statut Disponible et cliquez Activer pour le rendre opérationnel.

• Désactiver

  Sélectionnez un service ayant le statut Activé et cliquez Désactiver pour le rendre Disponible.

• Automates

  Sélectionnez un service ayant le statut Activé sur un Espace (Application, Intégration, Simulation ou Exploitation) pour afficher la liste des automates de cet espace et leur statut. L'Espace Exploitation affiche tous les automates.

• Paramètres du manager

  Sélectionnez un Manager activé et cliquez sur ce bouton pour afficher les paramètres de ce manager.

Étiquettes

Cette liste affiche les étiquettes rattachées au nœud courant.

• Ajouter étiquettes

  Vous pouvez rattacher une étiquette existante ou ajouter une nouvelle étiquette au nœud courant :

  • Étiquette existante : Cliquez sur la flèche pour sélectionner une étiquette existante dans la liste. Cette liste contient toutes les étiquettes utilisées pour les nœuds de cet UVMS.

  • Nouvelle étiquette : Saisissez un nouveau nom d’étiquette. Ce nom est une chaîne libre pouvant contenir n’importe que caractère à l’exception de : caractère espace, virgules ou points-virgules, guillemets, pourcentage.

• Supprimer étiquette

  Sélectionnez l'étiquette et cliquez Supprimer. Une confirmation est requise. l'étiquette est supprimée de ce nœud mais reste disponible pour les autres nœuds.

Adresses

Cette section n'est modifiable que sur l'UVMS de connexion. Elle contient la liste des adresses des machines déclarées dans le cluster. Les adresses peuvent être de type IP ou nom d'hôte.

La liste est mise à jour automatiquement par l'installation ou la désinstallation d'un nœud secondaire dans une architecture de bascule mais l'utilisateur peut également la modifier manuellement. En effet si l'utilisateur gère la réplication des bases de données (externes), il peut très bien déclarer un UVMS de bascule en ajoutant son nom d'hôte ou son adresse IP dans cette section.

Pour ajouter une nouvelle adresse cliquez sur Ajouter. Pour modifier une adresse existante, sélectionnez l'adresse dans la liste et cliquez sur Modifier. Dans la fenêtre affichée :

• Type

  Sélectionnez le type de l'adresse : IP ou HOSTNAME (nom d'hôte)

• Adresse

  Saisissez l'adresse

• Cliquez sur Ok pour valider la saisie.

L'ordre de la liste détermine l'ordre selon lequel les machines seront contactées par l'application cliente en cas de non réponse de l'UVMS connecté. Placez en tête de liste la machine principale d'UVMS. Utilisez les menus Déplacer vers le haut ou Déplacer vers le bas pour modifier l'ordre de la liste.

Supprimez les machines sur lesquels UVMS n'est plus installé en mode bascule. Cela diminuera le temps de reconnexion de l'application cliente. Le temps de reconnexion d'UVC est modifiable à l'aide du paramètre nœud UVMS_UVC_RECONNECTION_TIMER.

Enregistrez les modifications du nœud.

Un seul UVMS déclaré ne peut être démarré à un instant donné.

SSL

Reportez-vous au manuel d'administration d'Univiewer pour plus de détails sur l'utilisation de SSL.

• SSL Statut

  Affiche l'état de l'activation SSL. L'activation SSL d'un nœud est configurée dans les paramètres nœuds - UVMS - Services optionnels.

• Date de validité

  Si SSL est activé, affiche la date de validité du certificat.

• Certificate Authority Details

  Cliquez sur ce bouton pour afficher les détails du certificat.

Gestion des clés d’authentification

Cette section s'applique à un nœud Dollar Universe V6.

Les clés d'authentification font partie du mécanisme des déclencheurs. Elles permettent à un système externe d'authentifier l'utilisateur courant auprès de Dollar Universe pour soumettre des événements. Les clés sont générées par Dollar Universe et expirent au-delà d'un certain temps si elles ne sont pas utilisées (24 heures par défaut). Cette valeur peut être modifiée dans le paramètre nœud O_AUTH_CACHE_SESSIONID_TIMEOUT  de Dollar Universe. Lorsqu'un utilisateur soumet une requête http en utilisant une clé d'authentification, une trace est ajoutée au fichier journal de Dollar Universe pour indiquer le nombre d'utilisateurs connectés.

• Génère une clé d’authentification

  Cette action est accessible depuis la barre d'outils. Elle génère une clé alphanumérique unique qui peut être utilisée pour authentifier l'utilisateur courant auprès de Dollar Universe.

• Invalider toutes les clés d’authentification

  Cette action est accessible dans la section Gestion des clés d'authentification. Elle invalide les clés d'authentification des utilisateurs sur des systèmes externes. Lorsque cette action a été sélectionnée, si un événement est soumis à Dollar Universe depuis un système externe, l'utilisateur recevra un message d'erreur. L'événement n'atteindra pas Dollar Universe.

  L'utilisateur devra remplacer la clé d'authentification par une nouvelle et soumettre à nouveau l'événement.

Le mécanisme des déclencheurs est détaillé dans le Manuel de Référence de Dollar Universe.

Synchronisation, Synchronisation complète

Cette action s'applique à un nœud Dollar Universe V6.

Un nœud Dollar Universe V6 peut être synchronisé avec UVMS automatiquement ou manuellement, un nœud UVMS subordonné peut être synchronisé avec l'UVMS maître automatiquement ou manuellement :

• Automatique : dans une architecture classique, l'UVMS met à jour les données du nœud Dollar Universe v6 de façon incrémentale. Dans une architecture UVMS maître / UVMS subordonnés, l'UVMS maître met à jour les données de l'UVMS subordonné de façon incrémentale.

• Manuel : l'utilisateur peut demander la synchronisation à l'aide d'Univiewer Console en cliquant sur l'un des deux boutons Synchronisation ou Synchronisation complète :

  Si le nœud sélectionné est un nœud DUAS v6, UVC envoie une requête à DUAS, et DUAS envoie une demande de synchronisation à UVMS.

  Si le nœud sélectionné est un nœud UVMS subordonné, UVC envoie une requête à l'UVMS maître, pour qu'il effectue une synchronisation de l'UVMS subordonné sélectionné.

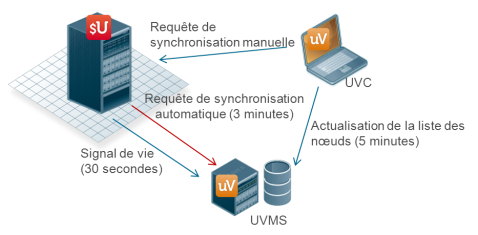

Figure 7 : Flux de synchronisation entre DUAS et UVMS

A chaque signal de vie, l'UVMS vérifie si un nœud (DUAS ou UVMS subordonné) a besoin d'une synchronisation en se basant soit sur les cycles définis dans les paramètres nœuds (synchronisation automatique) soit sur les demandes manuelles. Les synchronisations sont effectuées en séquence, une demande manuelle de synchronisation peut donc ne pas être prise en compte immédiatement mais sera traitée le plus tôt possible.

La synchronisation entre Dollar Universe et UVMS ou entre UVMS subordonné et UVMS maître permet l'actualisation des données suivantes : liste des nœuds, sécurité, règles d'alertes et liste des nœuds UVMS.

Les boutons Synchronisation ou Synchronisation complète sont accessibles à partir de la liste des nœuds, en mode affichage uniquement.

• Pour synchroniser un nœud Dollar Universe v6, sélectionnez-le dans la liste des nœuds et cliquez Afficher.

• Pour synchroniser un nœud UVMS subordonné (dans une architecture UVMS maître / UVMS subordonnés), connectez UVC sur l'UVMS maître, sélectionnez l'UVMS subordonné dans la liste des nœuds puis cliquez sur Afficher.

La réponse à une requête de synchronisation contient toutes les données qui ont été modifiées, créées ou supprimées pour ce nœud.

• Synchronisation

  UVC envoie une demande à DUAS ou à l'UVMS maître pour déclencher une requête de synchronisation standard. Une requête standard met à jour les données du nœud qui ont été modifiées, créées ou supprimées depuis la dernière synchronisation.

• Synchronisation complète

  UVC envoie une demande à DUAS ou à l'UVMS maître pour déclencher une requête de synchronisation complète. Une requête complète met à jour toutes les données du nœud. Ce type de requête peut prendre plus de temps qu'une requête de synchronisation standard.

Une synchronisation complète doit être effectuée par l'utilisateur s'il a activé un espace d'un nœud Dollar Universe à l'aide de la commande unims –update.

Lorsque la demande de synchronisation a été envoyée, une boite de message apparaît pour informer l'utilisateur que la requête a bien été envoyée.

• La synchronisation DUAS / UVMS peut être personnalisée dans les Paramètres nœud d'UVMS, catégorie "UVMS - Synchronisation".

• La synchronisation UVMS subordonné / UVMS maître peut être personnalisée dans les Paramètres nœud d'UVMS, catégorie "UVMS - Architecture avancée".

Si l'architecture avancée est mise en place (UVMS maître / UVMS subordonnés), quand un nouveau nœud DUAS V6 est installé, il est automatiquement créé dans la liste des nœuds du subordonné. Ce nouveau nœud apparaîtra également dans la liste des nœuds de l'UVMS maître lors de la synchronisation suivante. L'UVMS maître synchronisera ensuite la sécurité nécessaire à ce nœud DUAS V6. Un temps de latence peut donc être observé entre la déclaration du nœud v6 et la première connexion d'un utilisateur.

Adresses IP

Si UVMS est installé avec le nom court de la machine ou si la connexion entre Dollar Universe V6 et UVMS utilise l'adresse IP uniquement, des problèmes de connexion peuvent survenir lors de la première synchronisation entre UVMS et Dollar Universe V6 (après l'installation de Dollar Universe V6); dans ce cas l'administrateur doit indiquer l'adresse IP d'UVMS dans etc/hosts et redémarrer UVMS.

Seul IP v4 est actuellement supporté.
