Aufgabenfelder in Workflows

Beim Entwurf von Workflows müssen Sie zunächst Objekte hinzufügen. Objekte, die dem Workflow-Editor hinzugefügt wurden, werden als Aufgaben bezeichnet. Ausgewählte Aufgaben sind von einer dicken Linie umgeben und zeigen Start- und Endpfeile an. Diese Pfeile sind die Verbindungspunkte von/zu denen Sie eine Verbindung herstellen können. Aufgabenfelder zeigen die wichtigsten Attribute des Objekts an.

Beispiele für Aufgabenfelder:

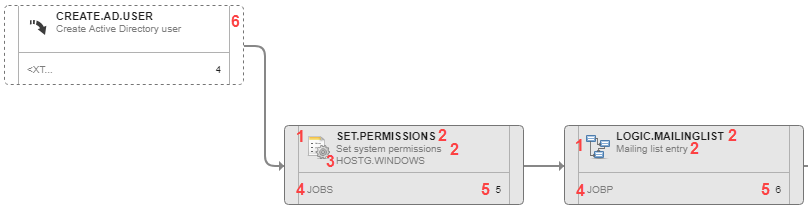

Screenshot mit einem Teil eines Workflows und Nummern für jedes Element im Aufgabenfeld. Dabei handelt es sich um die Nummern, die in der folgenden Beschreibung verwendet werden, um den Benutzern zu helfen, sie zu identifizieren.

  1. Objektsymbol, siehe Objekttypen.

  2. Objektname, Titel oder Alias. Weitere Informationen finden Sie unter Name, Titel und Alias.

    Der Name wird abgeschnitten, wenn er zu lang ist, und der Titel der Aufgabe wird ebenfalls angezeigt. Wenn die Aufgabe keinen Titel hat oder nicht angezeigt wird, erstreckt sich der lange Name über die zweite Zeile.

  3. Name des Agenten, auf dem das Objekt ausgeführt wird.
  4. Kurzbezeichnung des Objekttyps. Zum Beispiel JOBS für Jobs oder JOBP für Workflows.
  5. Reihenfolge der Aufgabe in der Workflow-Folge, wobei der START-Knoten immer die erste Aufgabe ist.
  6. Externe Abhängigkeit. Weitere Informationen finden Sie unter Externe Abhängigkeiten in Workflows.

Tooltipps

Schieben Sie die Maus über eine Aufgabe, um einen Tooltip anzuzeigen, der zusätzliche Informationen zu den Objekteigenschaften enthält:

  1. Zeigt an, ob Bedingungen definiert wurden
  2. Zeigt an, ob das Rollback aktiviert wurde

Die START- und ENDE-Knoten haben ebenfalls Tooltips. Sie geben Auskunft über den Status des Workflows.
