Définition de workflow – Présentation

Un workflow"Permet d'ajouter, regrouper, associer, caractériser ou supprimer les tâches d'un workflow. Egalement un type d'objet propre à Automation Engine. [Anciennement appelé ""chaîne de traitement"" et ""chaîne de job"".]" représente une série d'étapes (tâches) reliées les unes aux autres et génère ainsi des dépendances. Une seule action"Voir ""Action en cas de non-respect (AWI Service Orchestrator)""." déclenche l'exécutionDurée d'exécution d'une Tâche. C'est la période entre le début et la fin de la Tâche. La période d'activation n'en fait pas partie (voir aussi Activation et Démarrage). de toutes les tâches d'un workflow selon l'ordre défini dans ce dernier. Il est également possible d'insérer des branches ouvertes dans un workflow (tâches non reliées). En outre, il est possible de définir des dépendances non seulement internes, mais également externes. Cette rubrique et les suivantes détaillent cela.

Définition de l'objet

Classe de l'objet : Objet exécutable

Type d'objet / nom court : JOBP

Sous-types / modèles d'objets par défaut :

FOREACH

Ces workflows représentent des boucles, autrement dit, ils répètent une ou plusieurs tâches plusieurs fois en fonction des conditions de la boucle.

Pour plus d'informations sur ces workflows, voir Onglet ForEach.
IF

Ces workflows représentent des instructions IF. Ils se composent de deux branches auxquels vous pouvez affecter des tâches. Selon les conditions spécifiées, l'une des deux branches sera traitée.

Pour plus d'informations sur ces workflows, voir Onglet If.
STANDARD

Dans un workflow standard, vous pouvez ajouter, organiser et relier des tâches selon vos besoins.

Cette section contient les informations suivantes :

Informations générales sur les workflows
Exception : Tâches non liées
Dépendances externes et internes

Contexte / objectif

Un workflow est un objetLes activités et déroulements que contrôle l'Automation Engine sont représentés à l'aide d'objets (voir aussi Tâche). ; tout objet ajouté à un workflow et relié à un précédent se transforme en tâcheObjet exécutable qui a déjà été exécuté. avec ses propriétés spécifiques. En reliant des tâches, vous créez des liens entre elles et ouvrez de nouvelles fonctions, telles que des dépendances et des conditions.

L'éditeur de workflow de la perspectiveVolet fonctionnel propre de l'interface Web Automic (AWI). Conception des processus vous permet de générer des workflows à l'aide d'outils graphiques. Vous pouvez insérer des tâches et les réorganiser par glisser-déposer, puis les relier à l'aide de lignes de connecteurs ; certaines tâches peuvent être exécutées en parallèle et d'autres les unes après les autres. Vous pouvez inclure n'importe quel objet exécutable dans un workflow (des événements, des transferts de fichiers, des groupes, des jobs, des notifications, des scripts) et, bien sûr, d'autres workflows.

Pour chacune de ces tâches, vous pouvez définir des propriétés, élaborant ainsi la logique du workflow. Ainsi, vous pouvez :

Spécifier les statuts acceptables des tâches précédentes (un ou plus) avant que ces dernières ne démarrent, et l'action à exécuter en fonction du statutStatut d'une tâche (par ex. active, bloquée, génération en cours, etc.). des tâches précédentes. Par exemple, une tâche doit-elle être ignorée si une tâche précédente particulière échoue à fournir les valeurs d'entrée nécessaires ?
Procéder à une vérification de la tâche pour certaines valeurs à partir d'autres composants ou sources de données, par exemple, vérifier l'existence d'un fichier sur le serveur avant de commencer.
Spécifier des valeurs pour les jeux d'invites des objets tâches ou spécifier des variables grâce auxquelles l'objet récupèrera les valeurs à l'exécution.
Définir des actions post-exécution à partir des exécutions finales, par exemple, reprendre avec une notification email en cas d'échec d'un job.
Pour toutes les tâches du workflow, vous pouvez activer l'option permettant de restaurer la tâche en cas d'échec du workflow.

Vous pouvez ensuite exécuter manuellement le workflow à tout moment ou le planifier pour qu'il s'exécute à des heures spécifiques. La perspective SurveillanceSurveillance est le volet fonctionnel du Service Orchestrator affichant le statut en temps réel des SLA de la journée en cours. Un SLA peut y avoir l'un des trois statuts suivants : Satisfait, Non respecté ou Prévision de non-respect. Le statut, associé à d'autres informations du volet Surveillance vous permet de reconnaitre lorsque des mesures de récupération ou de prévision sont nécessaires, afin de résoudre ou prévenir les problèmes de retard de SLA. des processus vous permet de surveiller sa progression et, si nécessaire, de modifier les propriétés de ses tâches. En cas d'échec de l'exécution, par exemple, vous pouvez revenir à une tâche donnée.

Exception : Tâches non liées

La règle est de définir l'ordre de traitement des tâches dans les workflows, en les reliant grâce à des lignes de liaison. Dans certains cas, cependant, vous préfèrerez peut-être avoir des tâches non liées dans un workflow, autrement dit sans prédecesseur / successeur.

Cela ne s'applique qu'aux workflows standard ; les workflows IF et ForEach sont automatiquement reliés et ont donc toujours un prédecesseur / successeur.

Les règles suivantes s'appliquent aux tâches non liées d'un workflow :

Le système n'attend une branche sans prédécesseur ni successeur (branche ouverte) que si le workflow ne fait pas partie d'un autre workflow.
Un workflow peut contenir un sous-workflow ayant un branche ouverte. Le traitement du sous-workflow se poursuit et se termine, même si sa branche ouverte est en train de traiter une tâche. Le workflow supérieur se poursuit dès que son sous-workflow arrive à son objet FIN et ne se bloque pas. Notez que le paramètre Bloquer et envoyer interruption au parentUn objet peut être activé de différentes façons. L'initiateur de l'activation s'appelle Tâche de niveau supérieur (parent). (voir aussi Enfant, Enfants) (onglet de propriétés Heure & dépendances), qui envoie des messages au workflow supérieur, n'a plus aucun effet lorsque le workflow supérieur se poursuit.
Dans les workflows, vous pouvez aussi créer des branches complètement ouvertes. Ces branches n'ont aucune liaison, ni à l'objet DEBUT, ni à l'objet FIN. Leur exécution commence directement au démarrage du workflow.
Les calculs de simulation tiennent également compte des branches ouvertes.

Dépendances internes et externes

Les dépendances internes parmi les tâches d'un workflow sont définies via les lignes de connecteurs et les paramètres de l'onglet Heure & dépendances. Il est toutefois également possible de définir des dépendances externes.

Supposons, par exemple, que WORKFLOW_A contienne JOB_A1 et JOB_A2. La dépendance interne contraint JOB_A1 à se terminer avant que TASK_A2 ne puisse démarrer.

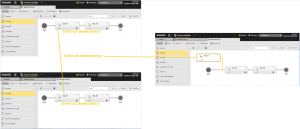

Supposons ensuite que WORKFLOW_B contienne également deux tâches : JOB_B1 et JOB_B2. Il faut que JOB_B1 attende que JOB_A1 soit terminé avec succès, avant de démarrer. C'est une dépendance externeTâche dont le statut de fin est pris en compte dans le déroulement du Workflow, bien qu'elle ne soit pas exécutée dans le cadre du Workflow. que vous créez en insérant JOB_A1 tel quel dans WORKFLOW_B. Elle se présente ainsi :

Vous trouverez de plus amples informations sur la manière de définir ces dépendances ici :
